ניילון בועות אנטי סטטי לעסקים

כרטיס אלקטרוני שיוצא מקו הייצור תקין ומגיע ללקוח עם תקלה סמויה הוא התרחיש היקר ביותר באריזת אלקטרוניקה. הוא עובר את כל בדיקות הבקרה במפעל, נארז, נשלח, ורק אצל הלקוח הסופי מתגלה שרכיב אחד נפגע מפריקה אלקטרוסטטית שאיש לא ראה. זו הסיבה שחומר הריפוד באריזת אלקטרוניקה הוא לא עניין של נוחות אלא החלטת רכש עם השלכות ישירות על אחריות, החזרות ומוניטין.

חברתנו, י.ש קרטון מוצרים, מייצרת מאז 1995 ניילון בועות וחומרי אריזה גמישים ליותר מ-2,000 לקוחות עסקיים באלקטרוניקה, רפואה, מחשוב ותעשייה. במאמר הזה אנו מסבירים מה ניילון בועות אנטי סטטי באמת עושה, מה הוא לא עושה, ואיך בוחרים נכון. מכירה ללקוחות עסקיים בלבד.

מוצרי אריזה נבחרים

מה זה ניילון בועות אנטי סטטי?

ניילון בועות אנטי סטטי הוא יריעת ריפוד מבועות אוויר שמכילה תוספים המפחיתים את הצטברות המטען החשמלי על פני החומר במגע ובשפשוף. הבועות עצמן נותנות הגנה מכנית מפני מכות ולחץ, והתוסף מונע מהחומר עצמו להפוך למקור של ניצוץ סטטי.

זה ההבדל המהותי. ניילון בועות רגיל פותר רק את הבעיה המכנית. ניילון אנטי סטטי פותר את שתי הבעיות יחד, וע"י כך מתאים לכל מוצר שבו גם מכה וגם פריקה חשמלית הם סיכון אמיתי. הגנה על התקנים אלקטרוניים מפני חשמל סטטי היא נושא שיש לגביו תקן ישראלי במכון התקנים, כולל דרישות לאריזה והובלה, ואפשר לקרוא על כך בדף התקן באתר מכון התקנים.

מה זה ESD ולמה זה מסוכן באריזת אלקטרוניקה?

ESD הוא ראשי תיבות של פריקה אלקטרוסטטית. גוף אנושי, משטח פלסטיק או יריעת ניילון יכולים לצבור מטען חשמלי בשפשוף פשוט, ולשחרר אותו ברגע מגע עם רכיב אלקטרוני. הפריקה הזאת יכולה להיות ברמת אנרגיה נמוכה מכדי שתרגישו בה, אבל גבוהה מספיק לשרוף שער לוגי בשבב.

החלק המסוכן הוא הנזק המוסתר. רכיב שנפגע מ-ESD לא תמיד מפסיק לעבוד במקום. הוא עלול לעבוד בבדיקות קבלה, לצאת ללקוח, ולהיכשל אחרי שבועות או חודשים בשטח. ברגע שזה קורה, העלות היא לא רק החלפת יחידה אחת אלא טיפול בתלונה, שילוח חלופי ופגיעה באמון הלקוח. אריזת אלקטרוניקה נכונה מקטינה את הסיכון הזה בכל שלב שבין קו הייצור ליעד הסופי.

מה ההבדל בין ניילון בועות רגיל לניילון בועות אנטי סטטי?

ניילון בועות רגיל עשוי פוליאתילן, שהוא חומר מבודד חשמלית. מבודד לא מוליך מטען החוצה, אלא מצטבר עליו מטען ככל שמשפשפים אותו יותר. דווקא הפעולה של אריזה, חיתוך וקיבוע בניילון רגיל היא מקור קלאסי לטעינה סטטית סביב רכיב חשוף.

השורה התחתונה לרכש היא פשוטה. למוצרים ללא רגישות חשמלית, ניילון רגיל עושה את העבודה. לכל דבר עם שבב בפנים, ניילון רגיל הוא סיכון שניתן למחוק מההזמנה באותה מידה שבה הוא נכנס אליה.

האם פצפצים ורוד זה אותו דבר כמו ניילון בועות אנטי סטטי?

ברוב המקרים כן, וזה בדיוק מקור הבלבול בשוק. הצבע הוורוד מגיע מהצבען שמסמן חומר דיסיפטיבי, כלומר חומר שמפזר מטען בקצב מבוקר ומפחית את הצטברותו. "פצפצים ורוד" הוא הכינוי השגור במחסנים לניילון בועות אנטי סטטי.

אבל ורוד הוא סימן, לא מפרט. הוא אומר שהחומר לא מייצר סטטיקה בעצמו. הוא לא אומר שהוא חוסם שדות חשמליים מבחוץ. לשם כך צריך חומר שילדינג, שבדרך כלל נראה אפור או כסוף בגלל שכבת מתכת בתוכו. מי שמזמין "ורוד" ומצפה להגנה מלאה במשלוח ארוך, מזמין חצי פתרון בלי לדעת.

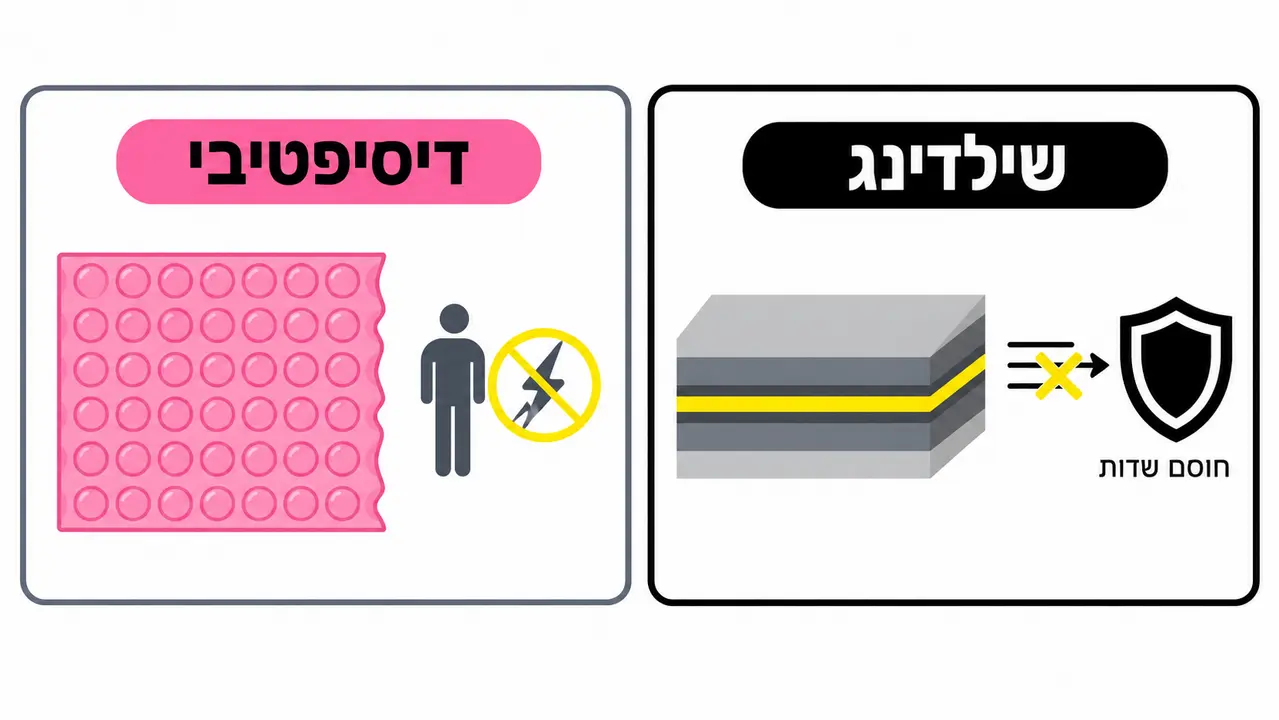

פצפצים ורוד – חומר דיסיפטיבי שאינו חוסם שדות חשמליים

האם ניילון בועות אנטי סטטי מתאים למשלוח או רק לסביבת עבודה מוגנת?

זו השאלה שמפרידה בין מי שמבין חומרי ESD למי שרק קונה אותם. ניילון בועות אנטי סטטי מצטיין בסביבת עבודה מוגנת, אזור EPA או חדר נקי, שבו הסביבה עצמה מבוקרת ומוארקת. שם הוא מונע מהריפוד עצמו להיות מקור טעינה.

במשלוח חוצה מחסנים, משאיות ונמלי תעופה, אין שליטה על הסביבה. חפיסות של חומרי אריזה אחרים, משטחים לא מוארקים וטיפול גס יוצרים שדות ופריקות שהריפוד הוורוד לא חוסם. לרכיבים רגישים במיוחד, ההמלצה היא לא לוותר על הריפוד האנטי סטטי, אבל לעטוף אותו בשכבת שילדינג חיצונית שלוקחת אחריות על הדרך.

איך יודעים אם ניילון הבועות באמת אנטי סטטי ולא רק ורוד?

אי אפשר לדעת מהצבע. תוסף אנטי סטטי הוא עניין של הרכב החומר, ופיגמנט ורוד אפשר להוסיף לכל פוליאתילן. מנהל רכש שרוצה לוודא מה נכנס למחסן צריך שלושה דברים מהספק: מפרט טכני כתוב של החומר, סימון ESD מודפס על היריעה או הגליל, ותיעוד עקבי בין אצוות.

ברמת שוטף, כדאי לקיים בדיקת ספקות אחת לתקופה ולוודא שהמפרט לא השתנה בין הזמנות. מכון התקנים מפרסם המלצות מוסכמות לבקרה על חשמל סטטי, כולל הארקה והפחתת טעינה, והדף של התקן בנושא הוא נקודת ייחוס טובה לבניית נוהל פנימי. אצלנו מערכת הניהול מוסמכת ISO 9001:2015 של מכון התקנים הישראלי, ולכן כל אצווה יוצאת עם תיעוד שאפשר להישען עליו בביקורת לקוח או ביקורת רגולטור.

לאילו מוצרים משתמשים בניילון בועות אנטי סטטי בעסק?

הרשימה ארוכה, אבל הגיון הבחירה אחיד. כל מוצר שנמצא בסיכון כפול, מכה מכנית ופריקה סטטית, הוא מועמד. בשטח אנו רואים את זה בעיקר ב:

כרטיסי PCB ומודולים אלקטרוניים בין קווי ייצור ומחסני ביניים. רכיבי זיכרון ודיסקים שנשלחים ללקוחות מוסדיים. מסכים ופאנלים רגישים למגע. ציוד מדידה ובקרה שיוצא לשירות שטח אצל לקוח. מוצרים רפואיים אלקטרוניים שבהם כשל בשטח הוא לא רק עלות אלא גם סיכון בטיחותי.

בכל אחד מהמקרים האלה הניילון האנטי סטטי עובד בתור שכבת הריפוד הפנימית, זו שנוגעת במוצר או קרובה אליו. השכבות החיצוניות יכולות להיות כבר חומרים זולים יותר, כי הן לא באות במגע עם הרכיב.

איך אורזים נכון מוצר אלקטרוני עם ניילון בועות אנטי סטטי?

סדר השכבות קובע את התוצאה. עוטפים את הרכיב בשכבת הניילון האנטי סטטי כך שהבועות צמודות אליו בעדינות, מוסיפים שכבת ריפוד נוספת סביב, מקבעים את הצרור בתוך קרטון בגודל מתאים וממלאים את החללים הריקים כדי שהמוצר לא יזוז. בסוף סוגרים את הקרטון בפס דבק מלא לאורך הפסגור.

העיקרון הוא מניעת תזוזה. מוצר שזז בתוך הקרטון שוחק את שכבת הריפוד, מכה בדפנות ומייצר שפשוף שהוא עצמו מקור סטטי. ע"י כך קיבוע נכון מגן גם מכנית וגם חשמלית, ולא רק חסך בתיקונים אלא גם עקביות בין משלוח למשלוח.

דוגמה לתהליך אריזה במחסן שמוציא משלוחים

עובד מחסן מקליט את המוצר במערכת, מוודא שהוא יבש ונקי, עוטף אותו ביריעה אנטי סטטית בשתי שכבות לפחות, ומכניס את הצרור לקרטון עם חומר מילוי מתחתיו, מעליו ובצדדים. בהמשך הוא סוגר, מדביק תווית שילוח ומעביר לאזור היציאה. במידה ומדובר במוצרים במידה אחידה, ניתן לזרז את התהליך באמצעות שימוש בשקיות ניילון בועות מוכנות מראש, שחוסכות חיתוך ידני ומייצרות אריזה זהה בכל פעם.

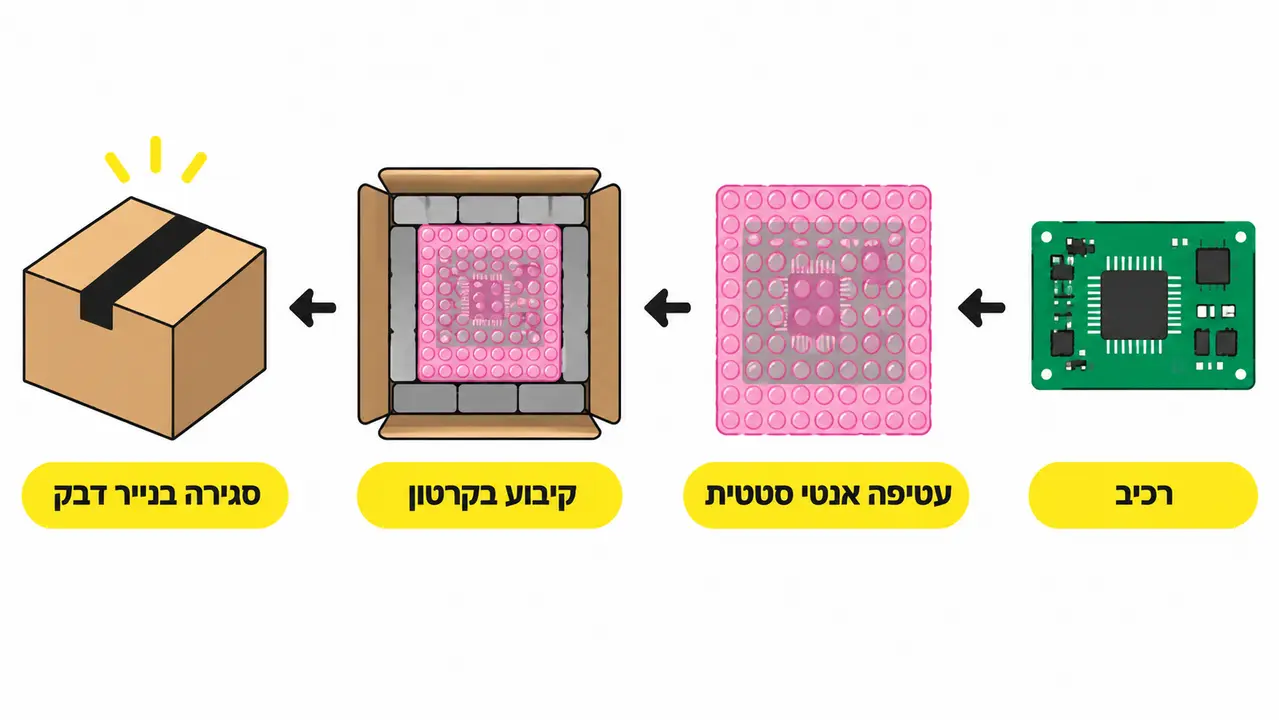

אריזה נכונה של מוצר אלקטרוני ביריעה אנטי סטטית

כמה שכבות ניילון בועות צריך ואיזה גודל בועות מתאים?

התשובה תלויה בשלושה פרמטרים: משקל המוצר, השבירות שלו וגובה הנפילה הצפוי בשרשרת השילוח. משלוח פנימי בין שני מחסנים של אותו ארגון סובל פחות מנפילה ממעמיס של חברת שילוח בינלאומית.

באלקטרוניקה הכלל המנחה שלנו הוא שקיבוע הדוק בכמה שכבות דקות מנצח שכבה עבה אחת עם חללים. שכבה עבה שלא מלופפת היטב סביב המוצר נמחצת בנקודה אחת ומפסיקה לרפד. שכבות דקות מלופפות שומרות על מגע רציף עם המוצר לאורך כל הדרך, וע"י כך גם חיסכון בחומר וגם הגנה אחידה יותר.

מהו ניילון בועות אנטי סטטי דו-שכבתי ומה היתרון שלו?

ניילון בועות דו-שכבתי מורכב משתי יריעות פוליאתילן שביניהן נוצרות הבועות, כלומר הבועות מהוות חלק מהמבנה עצמו ולא שכבה מודבקת נפרדת. המבנה הזה נותן גמישות גבוהה, התעטפות טובה סביב צורות לא סדירות ומשקל נמוך ליחידת שטח.

בקווי אריזה עם נפחים גבוהים הוא הפתרון הסטנדרדי, כי הוא מאזן בין הגנה מספקת לבין צריכת חומר הגיונית. מוצרים כבדים יותר או שבירים במיוחד עולים לניילון תלת שכבתי, שבו השכבה הנוספת מקשיחה את היריעה ומעלה את העמידות בפני ניקוב ולחץ. הבחנה בין השניים היא בדיוק המקום שבו התאמה לפי מוצר חוסכת כסף בלי לוותר על הגנה.

מתי עדיף שקיות בועות אנטי סטטי ולא גליל?

גליל נותן גמישות מקסימלית, כל עובד חותך את האורך שהוא צריך. אבל גמישות היא גם חוסר אחידות. בייצור סדרתי של אותו מוצר, חיתוך ידני צורך זמן עבודה בכל יחידה, מייצר בזבוז חומר בקצוות ומשאיר את איכות האריזה תלויה בעובד שבמשמרת.

שקית במידה קבועה מראש מייצרת אריזה אחידה בכל פעם, מקצרת את זמן האריזה לכדי הכנסה וסגירה, ומקטינה את הסיכוי שמוצר ייצא עם ריפוד חלקי. אנו מייצרים את השקיות במידות מדויקות למוצר שהן צריכות לעטוף, וע"י כך חיסכון במקום בקרטון וחיסכון בזמן אריזה בכל יחידה שיוצאת מהמחסן. עבור משלוח מהיר של רכיבים קטנים, ניתן לשקול גם מעטפות מרופדות שמשלבות את הריפוד עם המעטפה החיצונית במוצר אחד.

האם ניילון בועות אנטי סטטי מחליף שקית ESD?

לא, וזו ההבחנה החשובה ביותר בכל המאמר הזה. ניילון בועות אנטי סטטי מפחית את יצירת הסטטיקה מהחומר עצמו ונותן ריפוד מכני. שקית שילדינג עושה משהו אחר לגמרי: היא בונה כלוב פאראדיי סביב המוצר שחוסם שדות חשמליים חיצוניים. שתי היכולות האלה לא מחליפות זו את זו.

השיטה שעובדת בפועל היא הגנת שכבות. הרכיב נכנס לשקית שילדינג, הריפוד האנטי סטטי עוטף אותה מבחוץ ומגן עליה מכנית, והקרטון סוגר על הכל. מי שמוותר על אחת השכבות חוסך במקום אחד ומשלם במקום אחר, בדרך כלל בהחזרות.

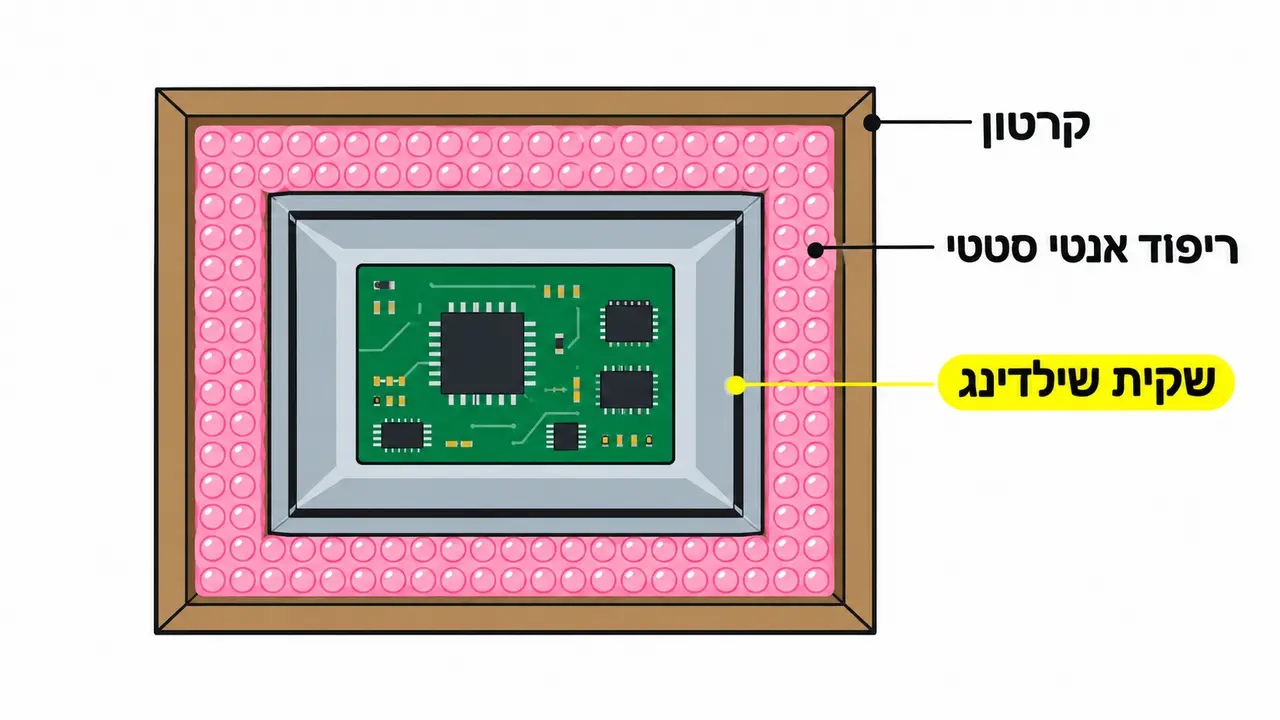

הרכיב בשקית שילדינג והריפוד האנטי סטטי עוטף אותה מבחוץ

אילו טעויות גורמות לנזק ESD גם כשמשתמשים בחומר אנטי סטטי?

הטעות הראשונה היא הנחת רכיב חשוף על שולחן עבודה רגיל לפני האריזה. החומר האנטי סטטי מגן אחרי שהרכיב עטוף, לא לפני. שנית, ערבוב חומרים בתוך אותה אריזה: ניילון בועות רגיל, נייר מילוי או פלסטיק רגיל במגע ישיר עם הרכיב מבטלים את ההגנה ששילמתם עליה.

טעות שלישית שכיחה פחות אבל יקרה יותר: סרט הדבקה רגיל. הקריעה של ניילון דבק רגיל מייצרת מטען סטטי משמעותי, ויש מחסנים שסוגרים את שכבת השילדינג בדבק רגיל בדיוק בנקודה שהכי קרובה לרכיב. הפתרון הוא דבק אנטי סטטי או סגירה מכנית. טעות רביעית היא תווית נייר רגילה מודבקת ישירות על שקית שילדינג, כי הנייר והדבק שלה הם שניהם מקורות טעינה.

מתי ניילון בועות רגיל מספיק ומתי הוא פשוט טעות רכש?

קל ליפול לקיצוניות ולהזמין אנטי סטטי לכל דבר שזז במחסן. זו הוצאה מיותרת כשמדובר ברהיטים, כלי עבודה, כלי מטבח או כל מוצר ללא רכיבים אלקטרוניים חשופים. שם ניילון בועות רגיל, דו או תלת שכבתי לפי המשקל, עושה את אותה עבודה בדיוק.

הגבול עובר בשאלה אחת: האם יש במוצר שבב או מעגל חשמלי חשוף שאמור להמשיך לעבוד גם עוד שנה. אם כן, ניילון רגיל הוא לא "חיסכון" אלא העברת העלות ממחלקת הרכש למחלקת שירות הלקוחות. החלטת רכש נכונה מסתכלת על עלות ההחזרה של יחידה אחת מול ההפרש בעלות חומר האריזה ליחידה, גם בלי מספרים מפורשים על הנייר.

איך מידת הגליל והעובי משפיעות על יעילות קו האריזה?

גליל ברוחב לא מתאים למידת המוצר יוצר שני סוגי בזבוז. הראשון הוא חומר: עודף יריעה שנחתך ונזרק בכל עטיפה. השני הוא זמן: עובד שמקפל יריעה רחבה מדי סביב מוצר צר מבצע פעולה כפולה על כל יחידה, ובקו עם מאות יחידות ביום זה מצטבר לשעות עבודה.

רוחב גליל נכון הוא כזה שמאפשר עטיפה בסיבוב אחד או שניים בלבד. אנו מייצרים את הגלילים לפי מידות המוצרים של הלקוח, כולל התאמת עובי היריעה, וע"י כך מקטינים גם את נפח הפסולת וגם את זמן האריזה ליחידה. זה ההבדל בין לקנות גליל סטנדרטי ממדף לבין לקבל חומר שנבנה סביב התהליך שלכם.

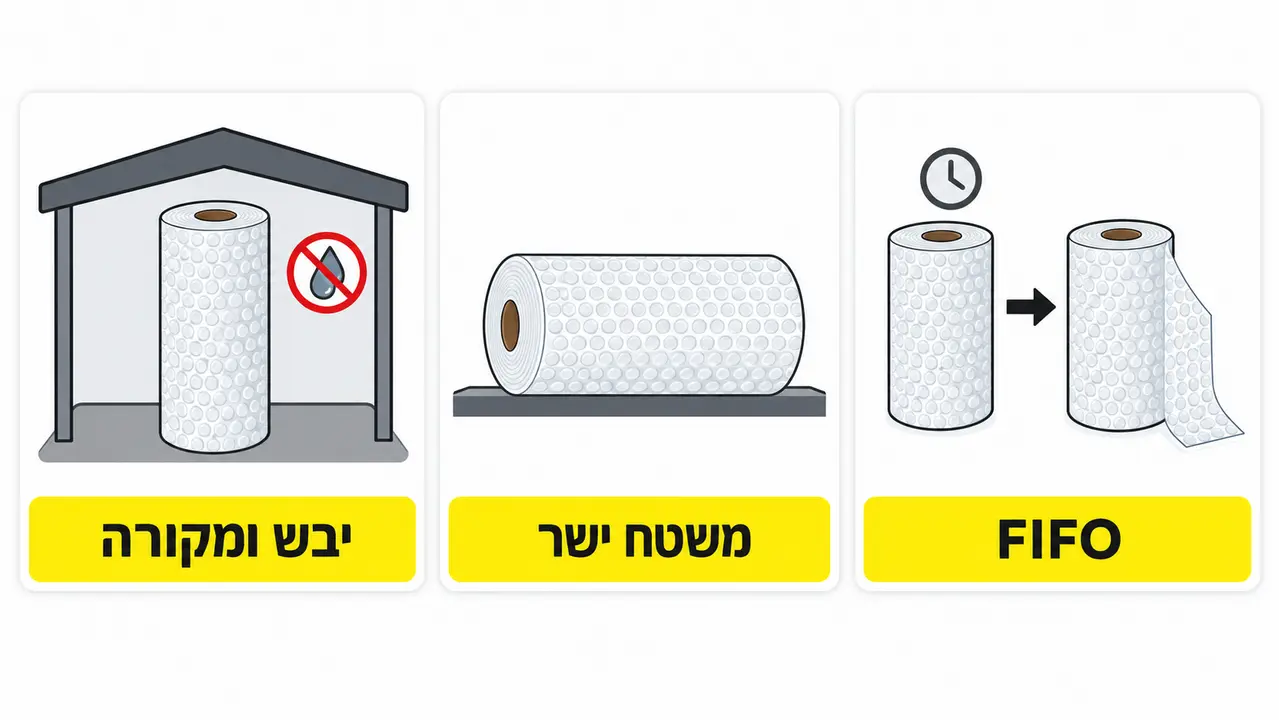

איך מאחסנים גלילי ניילון בועות במחסן בלי לפגוע בתכונות החומר?

גלילי ניילון בועות הם חומר עמיד, אבל לא אטום להכל. אבק, לכלוך ולחות מתקבצים על פני היריעה, ובאריזת אלקטרוניקה גם אבק הוא מזהם. אחסון נכון הוא מקום יבש, מקורה ונקי, כשהגלילים עומדים או מונחים על משטח ישר בלי לחץ מקומי על הבועות.

נוהל FIFO חשוב פה יותר ממה שנדמה. תוסף אנטי סטטי הוא רכיב בהרכב החומר, וגליל שנצבר בקצה המחסן שנתיים הוא לא גליל חדש. קצב צריכה מסודר, שבו הגליל הישן יוצא ראשון, שומר על כך שהחומר שמגיע לקו האריזה הוא תמיד חומר בתוקף.

אחסון גלילי ניילון בועות במקום יבש ונקי

מה עדיף לסביבת חדר נקי ומה מספיק למחסן רגיל?

בסביבת חדר נקי או מעבדה, הדרישות מחומר האריזה גבוהות יותר מההגנה החשמלית בלבד. החומר לא אמור לפלוט חלקיקים, לא אמור להיות מקור אבק ולהיות עמיד לניקוי תכוף. יריעות אנטי סטטיות איכותיות במבנה דו-שכבתי עם התקן של היצרן עומדות בדרישות האלה.

במחסן שילוח רגיל התמונה משתנה. שם האויב המרכזי הוא המכה, ההשלכה על משטח ההעמסה והתזוזה בתוך הקרטון. עודף מפרט במקום כזה הוא הוצאה בלי תמורה. הפרדה בין שני סוגי הסביבות בתוך אותו ארגון, עם חומר מתאים לכל אחת, היא אחת הדרכים הפשוטות לייעל את תקציב האריזה בלי לפגוע בהגנה.

איך בוחרים מידות, עובי ופורמט לפי סוג קו האריזה?

קו אריזה ידני עם מוצרים מגוונים צריך גלילים בכמה רוחבים וגמישות חיתוך. קו חצי אוטומטי עם מספר מוצרים קבועים מרוויח יותר מיריעות חתוכות מראש או שקיות במידה קבועה. מחסן שמוציא בעיקר פריטים קטנים אחדים יכול לעבור לחלוטין לשקיות ומעטפות ולוותר על גליל בכלל.

ההחלטה צריכה להתקבל לפי נתוני השטח שלכם: מידות המוצרים, נפח היציאה היומי ורמת הרגישות של כל משפחת מוצרים. כדי להשלים את מערכת האריזה ומניעת התזוזה, מומלץ להצטייד במגוון מוצרי אריזה נוספים כגון קרטונות מותאמים וחומרי מילוי.

מה חשוב לבדוק אצל הספק לפני הזמנה ראשונה של חומר אנטי סטטי?

שאלו שלוש שאלות. הראשונה, האם הספק מייצר את החומר או משווק אותו. יצרן יכול להתאים מידות, עובי והרכב, ויכול לתת מפרט על החומר של עצמו. השנייה, האם יש תיעוד איכות ומערכת ניהול מוסמכת שעומדת מאחורי כל אצווה. השלישית, האם אפשר לקבל ליווי בשלב ההחלטה ולא רק אספקה של מה שהוזמן.

ספק שעונה על שלושת אלה חוסך לכם את הניסוי והטעייה הכי יקר, זה שמתגלה רק אצל הלקוח הסופי. חברתנו מלווה את הלקוחות משלב התכנון ועד לקבלת המוצר המוגמר, בייצור מקומי בישראל עם אספקה מהירה בפריסה ארצית.

מוצרים נוספים שכדאי להכיר

שאלות נפוצות

איך מתחילים

כל קו אריזה של אלקטרוניקה הוא שונה, והחומר הנכון נקבע לפי המוצרים שלכם ולא לפי קטלוג כללי. אנו מזמינים אתכם לפנות אלינו לקבלת הצעה מותאמת, עם פירוט המוצרים, המידות ונפחי השילוח, ונחזור אליכם עם התאמה מדויקת. התקשרו ל03-9473000. מכירה ללקוחות עסקיים בלבד.

ניילון בועות אנטי סטטי הוא כלי רכש מדויק – הוא מפחית צבירת מטען, נותן ריפוד מכני ומשתלב בהגנת שכבות עם שקית שילדינג. ההתאמה הנכונה של מידות, עובי ופורמט לפי סוג הקו היא שהופכת אותו מחומר אריזה לרכיב בניהול סיכונים.
